Spring Cloud Hystrix

本章节的代码：https://github.com/wicksonZhang/Spring-Cloud

我们只需要聚焦在如下服务当中：

1. 基本概念

1.1. Hystrix 是什么

  • Hystrix 是 Netflix 开源的一个用于构建分布式系统中的延迟和容错的库。主要核心功能有 服务降级、服务熔断、服务限流。
    • 服务降级：当依赖服务不可用时，返回一个备用的默认值或者执行备选方案，确保系统的基本功能仍然可以使用。
    • 服务熔断：服务熔断是一种机制，用于防止故障在分布式系统中蔓延。类似于家庭中的保险丝，服务熔断器会在依赖服务出现故障时进行打开，停止对该服务的调用，避免持续的失败请求导致系统崩溃。
    • 服务限流：服务限流是一种控制系统流量的方法，用于防止系统被过多请求压垮。通过限制对某个服务的并发请求或单位时间内的请求数量，可以避免系统因过载而崩溃或变得不稳定。

1.2. Hystrix 优缺点

优点

  1. 容错性强： Hystrix 提供了服务降级、熔断和限流等机制，可以防止故障在整个系统中扩散，保证系统的稳定性和可用性。
  2. 提高系统可靠性： 它能够在依赖服务不可用时提供备用方案，确保系统的基本功能可以继续运行。
  3. 监控和度量： Hystrix 提供了丰富的监控功能，可以实时监控依赖服务的调用情况和性能指标，帮助进行故障排查和性能优化。

缺点

  1. 目前 Hystrix已经停止更新了。
  2. 复杂性增加： 在项目中引入 Hystrix 可能会增加代码复杂性，需要对服务调用进行额外的封装和配置。

1.3. Hystrix 应用场景

​ 在一个微服务架构中，服务之间存在着依赖关系。例如，一个电子商务平台的订单服务依赖于库存服务和支付服务。如果库存服务出现了延迟或者不可用，订单服务可能因为等待库存服务的响应而出现延迟，甚至导致服务不可用。在这种情况下，我们就可以采用 Hystrix 进行处理。

电商平台的库存服务：

  • 服务降级： 当库存服务不可用时，订单服务可以返回一个预先设定的默认库存量，确保用户可以继续下单。
  • 服务熔断： 如果库存服务连续出现错误响应或超时，Hystrix 可以打开断路器，暂时停止对库存服务的调用，防止因大量失败请求导致订单系统崩溃。
  • 服务限流： 控制对库存服务的访问速率，防止订单系统因过多的库存查询请求而受到压力，保持系统稳定性。

在线支付系统的支付服务：

  • 服务降级： 当支付服务不可用时，可以返回一个预定义的错误码或信息，告知用户支付暂时不可用，而不是让用户无限等待或看到错误页面。
  • 服务熔断： 在支付服务故障频发时，Hystrix 可以打开断路器，阻止进一步的支付请求，避免因支付服务的连续失败导致整个系统不可用。
  • 服务限流： 控制支付请求的速率，避免系统因支付请求过多而导致支付服务不稳定或响应时间增加。

2. Spring Cloud Hystrix 具体实现

2.1. 服务降级

  • 实现需求

    • 我们还是基于 支付微服务和订单服务的例子进行模拟

  • 实现思路

    • 注册中心我们还是延用 Eureka 的集群版。
    • Step-1：创建订单服务 08-spring-cloud-hystrix-order-8100
    • Step-2：创建支付服务 08-spring-cloud-hystrix-payment-8000

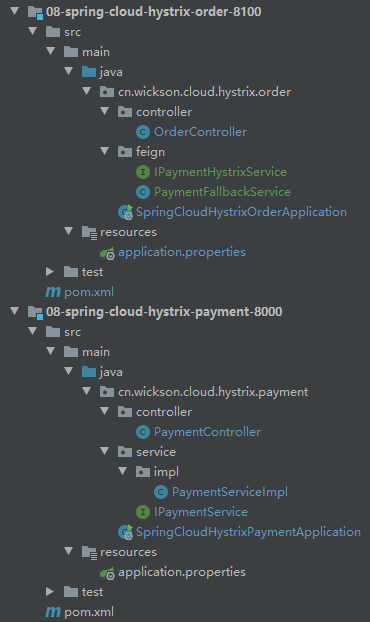

  • 代码结构

    image-20240109143939131

2.1.1. 创建支付服务

  • 创建支付服务： 08-spring-cloud-hystrix-payment-8000

  • 实现步骤

    1. Step-1：导入 pom.xml 依赖
    2. Step-2：修改 application.properties 文件
    3. Step-3：创建主启动类
    4. Step-4：编写业务类
    5. Step-5：编写控制类

  • Step-1：导入 pom.xml 依赖

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    <dependencies>
        <!-- 引入公共依赖包 -->
        <dependency>
            <groupId>cn.wickson.cloud</groupId>
            <artifactId>01-spring-cloud-common</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>

        <!-- 服务注册中心的客户端端 eureka-client -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>

        <!-- 熔断限流 hystrix -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>

  • Step-2：修改 application.properties 文件

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    # 服务端口
    server.port=8000
    # 应用名称
    spring.application.name=spring-cloud-hystrix-payment
    # 是否向注册中心注册自己
    eureka.client.register-with-eureka=true
    # 表示自己就是注册中心，职责是维护服务实例，并不需要去检索服务
    eureka.client.fetch-registry=true
    # 设置与eureka server交互的地址查询服务和注册服务都需要依赖这个地址
    eureka.client.serviceUrl.defaultZone=http://eureka3300.com:3300/eureka,http://eureka3400.com:3400/eureka
    # 设置Eureka服务实例的唯一标识为 spring-cloud-cluster-eureka-payment:3600
    eureka.instance.instance-id=spring-cloud-hystrix-payment:8000
    # 设置Eureka客户端是否偏好使用IP地址注册到Eureka服务器，而不是使用主机名
    eureka.instance.prefer-ip-address=true

  • Step-3：创建主启动类

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    /**
     * hystrix 启动类
     *
     * @author ZhangZiHeng
     * @date 2024-01-08
     */
    @EnableEurekaClient
    @SpringBootApplication
    public class SpringCloudHystrixPaymentApplication {

        public static void main(String[] args) {
            SpringApplication.run(SpringCloudHystrixPaymentApplication.class, args);
        }

    }

  • Step-4：编写业务类

    • PaymentServiceImpl.java
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    /**
     * 支付服务-应用服务实现类
     *
     * @author ZhangZiHeng
     * @date 2024-01-08
     */
    @Service
    public class PaymentServiceImpl implements IPaymentService {

        /**
         * 成功
         *
         * @return String
         */
        @Override
        public ResultUtil paymentBySuccess() {
            return ResultUtil.success("ThreadPool：" + Thread.currentThread().getName() + ", payment service success");
        }

        /**
         * 连接超时
         *
         * @return String
         */
        @Override
        public ResultUtil paymentByTimeOut() {
            int timeNumber = 3;
            try {
                // 模拟网络延迟
                TimeUnit.SECONDS.sleep(timeNumber);
            } catch (Exception exception) {
                exception.printStackTrace();
            }
            return ResultUtil.success("ThreadPool：" + Thread.currentThread().getName() + ", payment service timeout：" + timeNumber);
        }

    }

  • Step-5：编写控制类

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    /**
     * 支付微服务-控制类
     *
     * @author ZhangZiHeng
     * @date 2024-01-08
     */
    @Slf4j
    @Validated
    @RestController
    @RequestMapping("/payment")
    public class PaymentController {

        @Resource
        private IPaymentService paymentService;

        @Value("${server.port}")
        private Integer serverPort;

        @GetMapping("/hystrix/success")
        public ResultUtil paymentSuccess() {
            return paymentService.paymentBySuccess();
        }

        @GetMapping("/hystrix/timeOut")
        public ResultUtil paymentTimeOut() {
            return paymentService.paymentByTimeOut();
        }

    }

2.1.2. 创建订单服务

订单服务会主动进行调用支付服务，所以我们将 服务降级、服务熔断、服务隔离 写在订单服务中。两端都可以写，我们目前写在调用方（订单服务）中。

  • 创建订单服务： 08-spring-cloud-hystrix-order-8100

  • 实现步骤

    1. Step-1：导入 pom.xml 依赖
    2. Step-2：修改 application.properties 文件
    3. Step-3：创建主启动类
    4. Step-4：编写业务类
    5. Step-5：编写控制类

  • Step-1：导入 pom.xml 依赖

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    <dependencies>
        <!-- 公共依赖服务 -->
        <dependency>
            <groupId>cn.wickson.cloud</groupId>
            <artifactId>01-spring-cloud-common</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>

        <!-- 服务注册中心的客户端端 eureka-client -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>

        <!-- 服务调用依赖包：OpenFeign -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-openfeign</artifactId>
        </dependency>

        <!-- 熔断限流 hystrix -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>
    </dependencies>

  • Step-2：修改 application.properties 文件

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    # 服务端口
    server.port=8100
    # 应用名称
    spring.application.name=spring-cloud-hystrix-order

    # ============================= Eureka =================================
    # 是否向注册中心注册自己
    eureka.client.register-with-eureka=true
    # 表示自己就是注册中心，职责是维护服务实例，并不需要去检索服务
    eureka.client.fetch-registry=true
    # 设置与eureka server交互的地址查询服务和注册服务都需要依赖这个地址
    eureka.client.serviceUrl.defaultZone=http://eureka3300.com:3300/eureka,http://eureka3400.com:3400/eureka
    # 设置Eureka服务实例的唯一标识为 spring-cloud-cluster-eureka-payment:3600
    eureka.instance.instance-id=spring-cloud-hystrix-order:8100
    # 设置Eureka客户端是否偏好使用IP地址注册到Eureka服务器，而不是使用主机名
    eureka.instance.prefer-ip-address=true
    # ============================= Eureka =================================

    # ============================= open Feign 配置start =============================
    # 建立连接所有的时间，适用于网络状况正常的情况，两端建立所花费时间
    feign.client.config.default.connect-timeout=5000
    # 建立连接后服务端读取可用资源所有的时间，默认是 1S
    feign.client.config.default.read-timeout=5000
    # =============================  open Feign 配置end  =============================

    # ============================= hystrix =================================
    # 配置 hystrix 连接超时
    feign.hystrix.enabled=true
    # https://blog.csdn.net/tszxlzc/article/details/106625387
    # 目前设置为5 S，默认是 1S（default_executionTimeoutInMilliseconds = 1000）
    hystrix.command.default.execution.isolation.thread.timeoutInMilliseconds=5000
    # ============================= hystrix =================================

  • Step-3：创建主启动类

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    /**
     * 订单服务-启动类
     *
     * @author ZhangZiHeng
     * @date 2024-01-08
     */
    @EnableHystrix // 启用 Hystrix 断路器
    @EnableEurekaClient // 启用 Eureka 客户端
    @EnableFeignClients // 启用 Feign 客户端
    @SpringBootApplication
    public class SpringCloudHystrixOrderApplication {

        public static void main(String[] args) {
            SpringApplication.run(SpringCloudHystrixOrderApplication.class, args);
        }

    }

  • Step-4：OpenFeign 调用类

    • IPaymentHystrixService.java
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    /**
     * Feign远程调用接口支付接口
     *
     * @author ZhangZiHeng
     * @date 2024-01-09
     */
    @Component
    // value 声明一个 Feign 客户端，value 指定了要调用的服务名为 "SPRING-CLOUD-HYSTRIX-PAYMENT"，
    // fallback 指定了当调用失败时的降级处理类为 PaymentFallbackService.class
    @FeignClient(value = "SPRING-CLOUD-HYSTRIX-PAYMENT", fallback = PaymentFallbackService.class)
    public interface IPaymentHystrixService {

        /**
         * 成功
         *
         * @return String
         */
        @GetMapping("/payment/hystrix/success")
        public ResultUtil paymentBySuccess();

        /**
         * 连接超时
         *
         * @return String
         */
        @GetMapping("/payment/hystrix/timeOut")
        public ResultUtil paymentByTimeOut();

    }
    • PaymentFallbackService.java
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    @Component
    public class PaymentFallbackService implements IPaymentHystrixService {

        @Override
        public ResultUtil paymentBySuccess() {
            return ResultUtil.failure(ResultCodeEnum.SYSTEM_ERROR);
        }

        @Override
        public ResultUtil paymentByTimeOut() {
            return ResultUtil.failure(ResultCodeEnum.SYSTEM_ERROR);
        }

    }

  • Step-5：编写控制类

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    /**
     * 订单服务-控制类
     *
     * @author ZhangZiHeng
     * @date 2024-01-08
     */
    @Slf4j
    @Validated
    @RestController
    @RequestMapping("/order")
    public class OrderController {

        @Resource
        private IPaymentHystrixService paymentHystrixService;

        @GetMapping("/getPaymentSuccess")
        public ResultUtil getPaymentSuccess() {
            return paymentHystrixService.paymentBySuccess();
        }

        @GetMapping("/getPaymentTimeOut")
        public ResultUtil getPaymentTimeOut() {
            return paymentHystrixService.paymentByTimeOut();
        }

    }

  • 注意：我们上面的操作直接做的全局限流操作，其实可以对单个方法进行限流。

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    @GetMapping("/getPaymentTimeOut")
    @HystrixCommand(fallbackMethod = "paymentTimeOutFallbackMethod",commandProperties = {
        @HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds",value = "5000")
    })
    public ResultUtil getPaymentTimeOut() {
        return paymentHystrixService.paymentByTimeOut();
    }

    public ResultUtil paymentTimeOutFallbackMethod(){
        return ResultUtil.failure(ResultCodeEnum.SYSTEM_ERROR);
    }

2.1.3. 单元测试

  • 正常情况调用

    动画

  • 我们将支付服务服务进行关闭，然后调用

    动画

2.2. 服务熔断

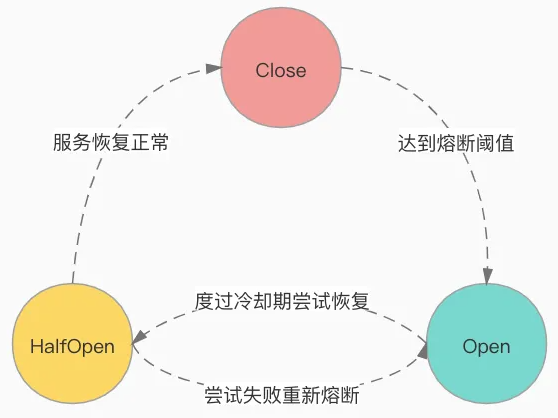

服务熔断：服务熔断是一种机制，用于防止故障在分布式系统中蔓延。类似于家庭中的保险丝，服务熔断器会在依赖服务出现故障时进行打开，停止对该服务的调用，避免持续的失败请求导致系统崩溃。

  • 实现需求

    • 我们还是基于 支付微服务和订单服务的例子进行模拟

  • 实现思路

    • 注册中心我们还是延用 Eureka 的集群版。
    • Step-1：修改订单服务 08-spring-cloud-hystrix-order-8100
    • Step-2：修改支付服务 08-spring-cloud-hystrix-payment-8000

2.2.1. 修改订单服务

  • Step-1：修改订单服务 08-spring-cloud-hystrix-order-8100

    • 新增控制类
    1
    2
    3
    4
    @GetMapping("/getPaymentCircuitBreaker/{id}")
    public ResultUtil getPaymentCircuitBreaker(@PathVariable("id") Long id) {
        return paymentHystrixService.paymentCircuitBreaker(id);
    }
    • 新增 Feign 调用
    1
    2
    3
    4
    5
    6
    7
    /**
     * 服务熔断
     *
     * @return
     */
    @GetMapping("/payment/hystrix/paymentCircuitBreaker/{id}")
    public ResultUtil paymentCircuitBreaker(@PathVariable("id") Long id);

2.2.2. 修改支付服务

  • Step-2：修改支付服务 08-spring-cloud-hystrix-payment-8000

    • 新增控制类
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    @HystrixCommand(fallbackMethod = "paymentCircuitBreakerFallback",
            commandProperties = {
                    @HystrixProperty(name = "circuitBreaker.enabled", value = "true"), //是否开启断路器
                    @HystrixProperty(name = "circuitBreaker.requestVolumeThreshold", value = "10"), //请求次数
                    @HystrixProperty(name = "circuitBreaker.sleepWindowInMilliseconds", value = "10000"), //时间范围
                    @HystrixProperty(name = "circuitBreaker.errorThresholdPercentage", value = "60"), //失败率达到多少后熔断
            })
    @GetMapping("/hystrix/paymentCircuitBreaker/{id}")
    public ResultUtil paymentCircuitBreaker(@PathVariable("id") Long id) {
        return paymentService.paymentCircuitBreaker(id);
    }

    public ResultUtil paymentCircuitBreakerFallback(@PathVariable("id") Long id) {
        return ResultUtil.failure(ResultCodeEnum.SYSTEM_ERROR, "Fallback: Payment Timeout. Please try again later.");
    }
    • 新增业务类
    1
    2
    3
    4
    5
    6
    7
    8
    @Override
    public ResultUtil paymentCircuitBreaker(final Long id) {
        if (id < 0) {
            throw UserOperationException.getInstance(ResultCodeEnum.PARAM_IS_INVALID);
        }
        String serialNumber = IdUtil.simpleUUID();
        return ResultUtil.success("ThreadPool：" + Thread.currentThread().getName() + ", serialNumber：" + serialNumber);
    }

2.2.3. 单元测试

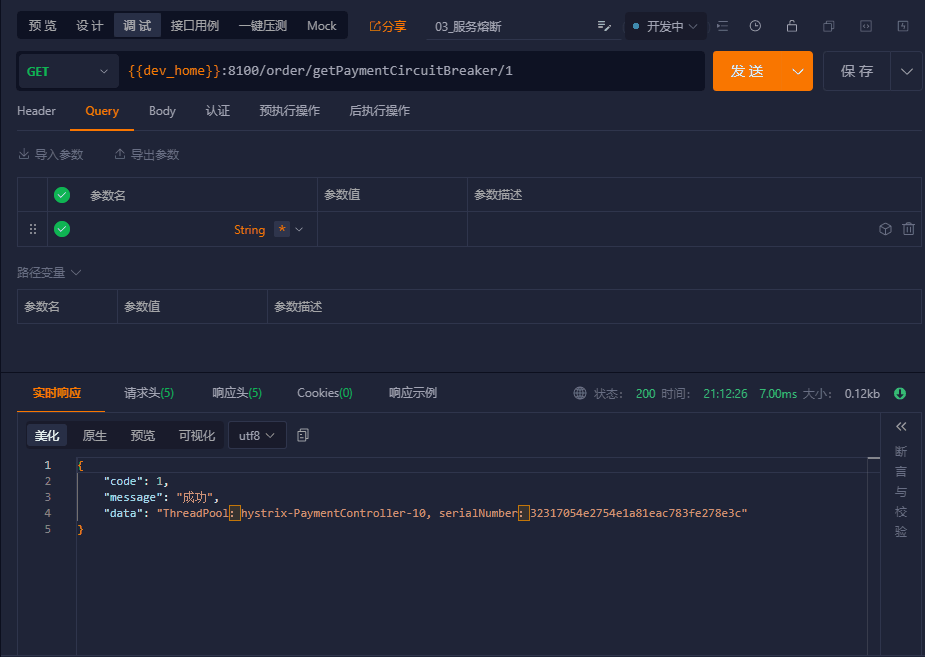

动画

2.2.4. 熔断的状态

image-20240109212631381

状态 含义
熔断打开 OPEN 请求到达后，不再执行业务逻辑，内部设置时钟，值为平均故障处理时间 熔断打开状态持续到该时钟设定值后，进入熔断半开状态
熔断关闭 CLOSED 熔断关闭，不对微服务进行熔断
熔断半开 HALF-OPEN 部分请求执行业务逻辑，尝试恢复微服务，如果请求成功且符合规则，则关闭熔断

3. Hystrix 服务监控

  • Hystrix监控中心：Hystrix 提供的一套可视化系统 Hystrix-Dashboard ，可以非常友好的看到当前环境中服务运行的状态。

  • 实现思路

    1. Step-1：创建服务监控 08-spring-cloud-hystrix-dashboard-8200
    2. Step-2：导入 pom.xml 依赖
    3. Step-3：修改 application.properties 文件
    4. Step-4：创建主启动类

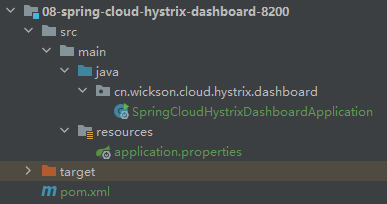

  • 代码截图

    image-20240109220601949

3.1. 创建 DashBoard

  • Step-1：创建服务监控 08-spring-cloud-hystrix-dashboard-8200

  • Step-2：导入 pom.xml 依赖

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    <dependencies>
        <!-- 引入公共依赖包 -->
        <dependency>
            <groupId>cn.wickson.cloud</groupId>
            <artifactId>01-spring-cloud-common</artifactId>
            <version>1.0-SNAPSHOT</version>
        </dependency>

        <!-- 服务注册中心的客户端端 eureka-client -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix-dashboard</artifactId>
        </dependency>

        <!-- 熔断限流 hystrix -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>
    </dependencies>

  • Step-3：修改 application.properties 文件

    1
    2
    3
    4
    # 服务端口
    server.port=8200
    # 应用名称
    spring.application.name=spring-cloud-hystrix-dashboard

  • Step-4：创建主启动类

    1
    2
    3
    4
    5
    6
    7
    8
    9
    @EnableHystrixDashboard
    @SpringBootApplication(scanBasePackages = "cn.wickson.cloud")
    public class SpringCloudHystrixDashboardApplication {

        public static void main(String[] args) {
            SpringApplication.run(SpringCloudHystrixDashboardApplication.class, args);
        }

    }

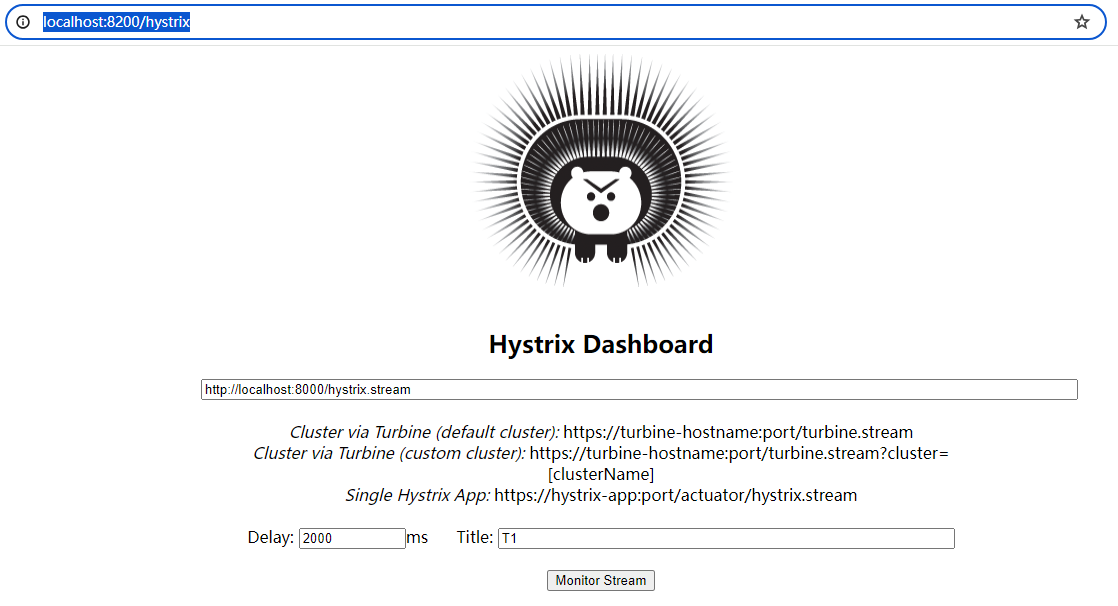

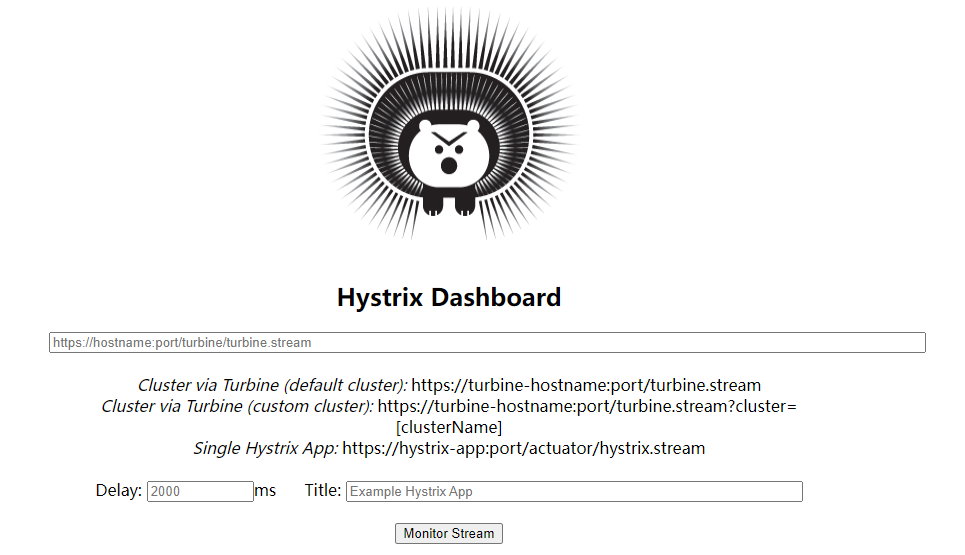

  • http://localhost:8200/hystrix

    image-20240109220847895

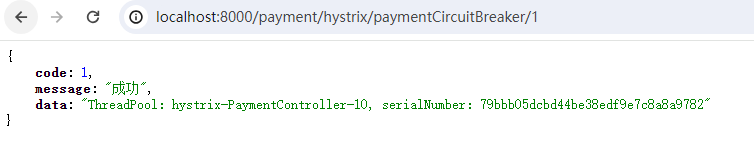

3.2. 启动支付服务

  • 在主启动类中添加如下代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/**
 * 此配置是为了服务监控而配置，与服务容错本身无观，springCloud 升级之后的坑
 * ServletRegistrationBean因为springboot的默认路径不是/hystrix.stream
 * 只要在自己的项目中配置上下面的servlet即可
 * @return
 */
@Bean
public ServletRegistrationBean getServlet(){
    HystrixMetricsStreamServlet streamServlet = new HystrixMetricsStreamServlet();
    ServletRegistrationBean<HystrixMetricsStreamServlet> registrationBean = new ServletRegistrationBean<>(streamServlet);
    registrationBean.setLoadOnStartup(1);
    registrationBean.addUrlMappings("/hystrix.stream");
    registrationBean.setName("HystrixMetricsStreamServlet");
    return registrationBean;
}

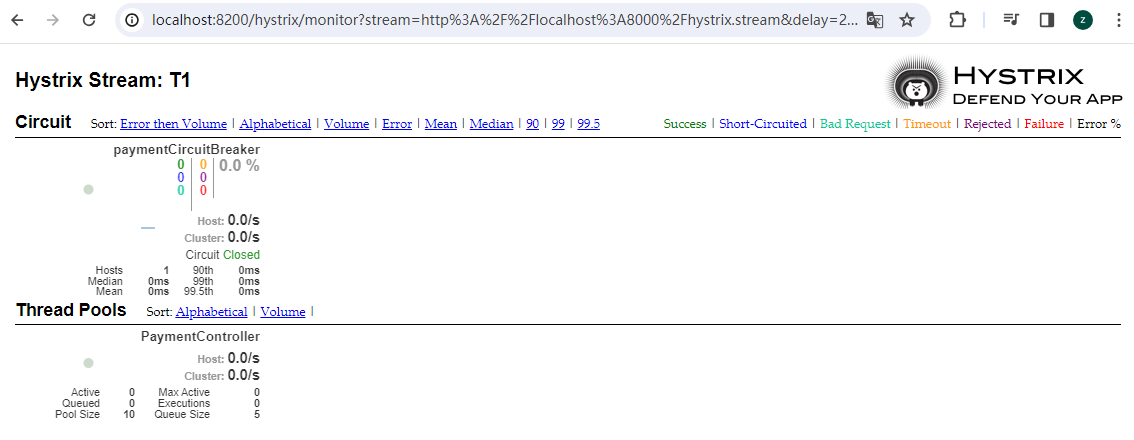

3.3. DashBoard 图解

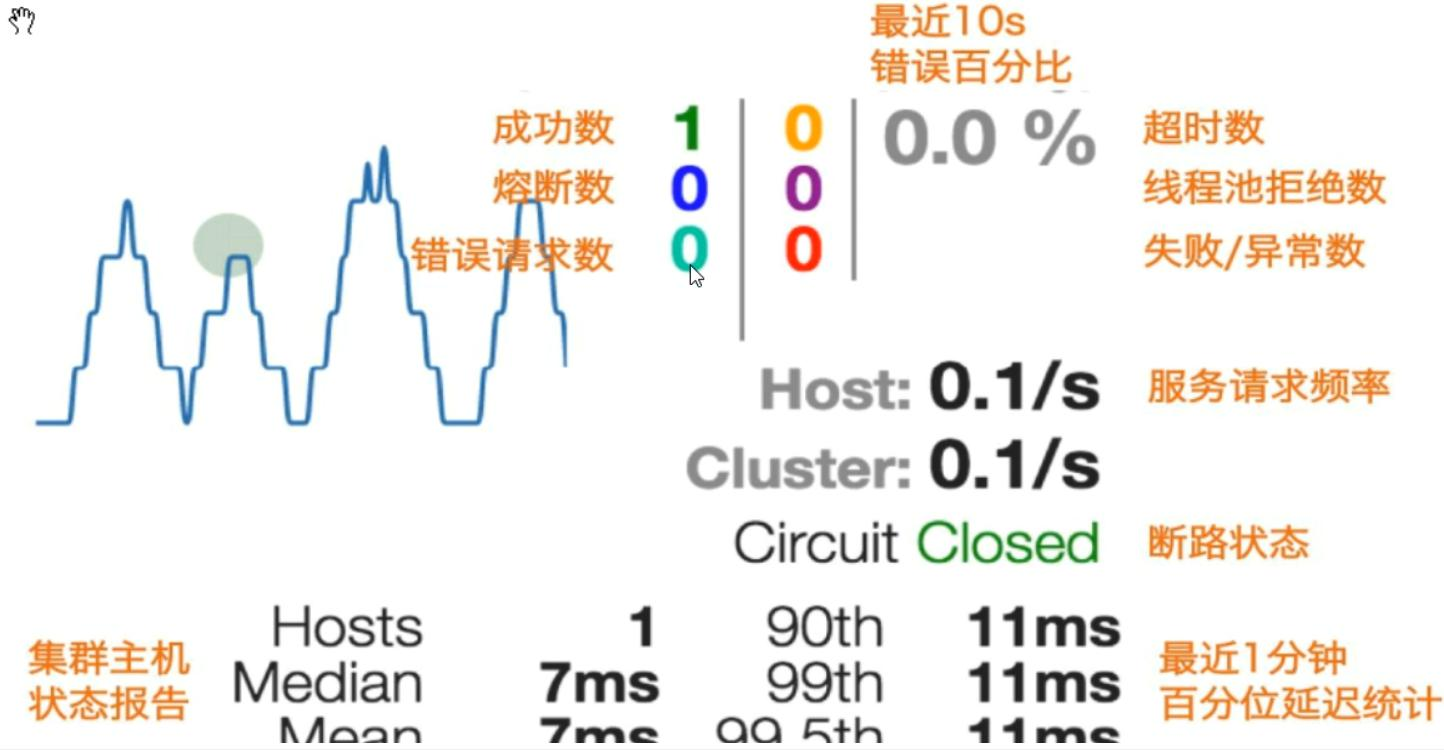

  • 实心圆
    • 它通过颜色的变化代表了实例的健康程度，它的健康度从绿色<黄色<橙色<红色递减。
    • 该实心圆除了颜色的变化之外，它的大小也会根据实例的请求流量发生变化，流量越大该实心圆就越大。所以通过该实心圆的展示，就可以在大量的实例中快速的发现故障实例和高压力实例

image-20201017162830940
